溫度控制系統
有許多商業過程可能需要控制材料的溫度以生產可接受的產品
。這種控制可以手動或自動完成
。
手動溫度控制
在手動控制中，操作員周期性地讀取過程溫度并在這樣的方向上向上或向下調整熱量或冷卻輸入
，以將溫度驅動到其所需值
。手動控制可用于非關鍵應用中
，其中操縱變量的微小變化會導致過程緩慢且少量變化。
這個過程如圖 1.1 所示
。
僅當很少有過程不經常發生擾動的過程時
，這才是實用的。手動溫度控制非常耗費資源
，因為要使其工作
，操作員必須有足夠的時間在過程溫度超過可接受的公差之前進行校正。
當精度是必須的
，當涉及多個過程時
，或者溫度變化太快而操作員無法糾正時，建議使用自動控制系統
。如今
，簡化流程和提高效率的能力通常意味著大多數溫度控制系統都是自動的。
自動溫度控制系統
受控變量(在這種情況下為“溫度”)由合適的傳感器(例如熱電偶
、RTD
、熱敏電阻或紅外線高溫計)測量，并轉換為控制器可接受的信號
。
控制器將溫度信號與所需溫度(設定點)進行比較并啟動最終控制裝置
。最終控制裝置改變操縱變量以改變從過程中添加或吸收的熱量。溫度控制過程中的常見操作變量是空氣
、水
、蒸汽、電力
、石油和天然氣
。

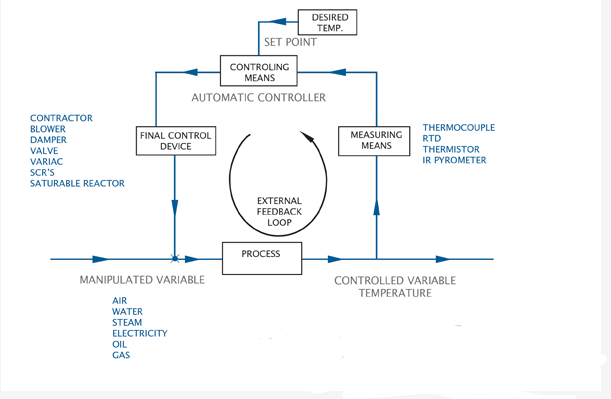

廣義自動溫度控制系統框圖如圖 1.2 所示。
其他溫度控制裝置
最終控制設備是接觸器
、鼓風機
、電動機或氣動風門和閥門、電動自耦變壓器
、時間比例或相位點火 SCR 和飽和堆芯電抗器
。
有幾種類型的自動溫度控制器，可用于任何給定的過程
，但是
，實現可接受的溫度控制取決于
· 工藝特點
· 定義與設定值有多少溫度偏差是可接受的以及在什么條件下(啟動
、運行、空轉)
· 選擇最佳控制器類型并進行適當調整
-
